Slot de impressora corrugado de alta velocidade de transferência a vácuo

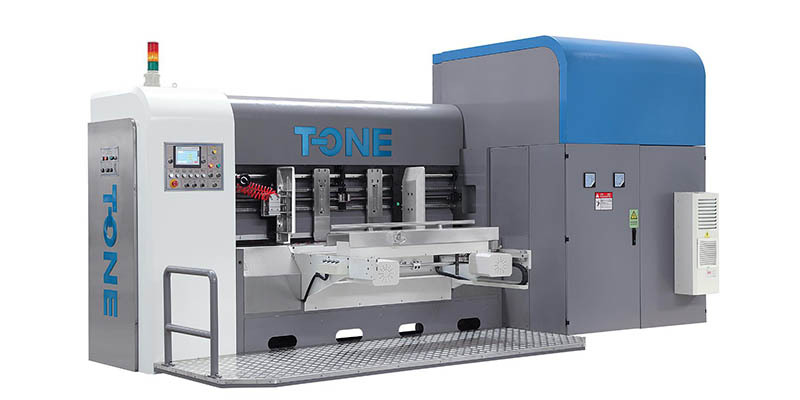

A máquina de impressão flexográfica de transferência a vácuo T-ONE é projetada e fabricada com padrão de alta qualidade e segurança com certificação CE
Materiais e peças de alta qualidade são aplicados à máquina de impressão flexográfica de transferência a vácuo
Sistema de transferência totalmente a vácuo adotado

  • T-ONE
  • Foshan, China
  • em formação
  • vídeo
  • baixar

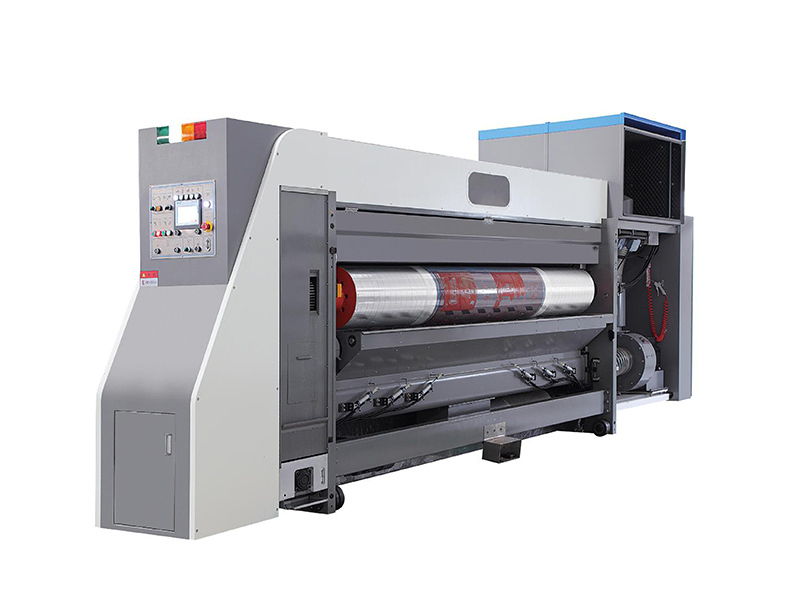

T-GC1600X2800Slot de impressora corrugado de alta velocidade de transferência a vácuo



vacuum transfer


vacuum transfer flexo printing machine

Parâmetros principais:



Modelo

T-GC618

T-GC920

T-GC924

T-GC1224

T-GC1228

T-GC1428

T-GC1628

T-GC1632

T-GC1636

Máx. Velocidade(pcs/min)

350

300

300

250

230

220

180

180

160

Tamanho máximo de alimentação (mm)

600×1800

900×2000

900×2400

1200×2400

1200×2800

1400×2800

1600×2800

1600×3200

1600×3600

Tamanho mínimo de alimentação (mm)

200×435

270×600

270×600

320×600

320×600

365×600

450×600

450×600

450×600

  Pular tamanho de alimentação ( mm)

800×1800

1200×2000

1200×2400

1500×2400

1500×2800

1700×2800

1900×2800

1900×3200

1900×3600

Máx. Área de impressão (mm)

600×1760

900×1960

900×2360

1200×2360

1200×2760

1400×2760

1600×2760

1600×3160

1600×3560

Min. Faca reversa de ranhura (mm)

180×55×180×55

240×65×240×65

240×65×240×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

Min. entalhe Faca normal (mm)

110×110×110×110

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

Profundidade de Ranhura (mm)

200

250

250

300

300

350

400

400

400

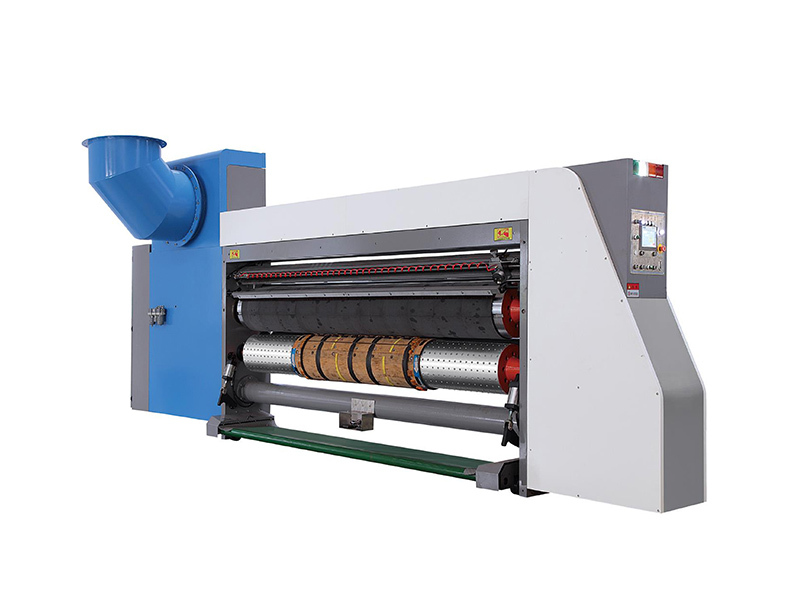

Unidade de corte rotativo (Servo Drive Opcional)


vacuum transfer

  • Oscilação lateral de 50 mm do dispositivo de cilindro de bigorna.

  • Compensação de velocidade do cilindro bigorna alcançada adotando motor independente, o escopo de compensação é de 5mm.

  • Sistema de corte da tampa da bigorna para manter a superfície plana e lisa.


vacuum transfer flexo printing machine

UMA. Cilindro de matriz (inferior)

Ø Aço de alta qualidade retificado e cromado

Ø Dinâmico equilibrado para um funcionamento estável.

Ø A distância do furo de fixação é lateral de 50mm.

Ø A altura do vinco é de 22,60 mm

Ø A espessura do molde de madeira é de 13 mm.


B. Cilindro da bigorna (superior)

Ø Aço de alta qualidade retificado e cromado

Ø Dinâmico equilibrado para um funcionamento estável.

Ø A espessura da tampa da bigorna é de 10 mm, a largura é de 252 mm.

Ø Soscilação lateral da bigornacilindro(50mm).

Ø MotorizadoGap = Vão ajuste entre rolo de bigorna e matrizcilindro.

C. Puxando Roll Gap controlado por PLC e motorizado.

D. Sistema de ajuste de registro de corte

E. Sistema de compensação de velocidade bigorna com motor dependente, faixa ±3mm.

F. Com sistema de moagem bigorna para manter a suavidade.



vacuum transfer







exibição fábrica

Workshop de Comissionamento
Responsabilidade
Talent Award Fund for Artificial Intelligence
Styl firmy
Fábrica Tai Yi
Działalność wystawiennicza
Exposição Internacional de Papelão Ondulado 2021 da China
Często zadawane pytania
Registro de cores sem impressão
Existem várias soluções: 1. Verifique a pressão do ar, o tubo de ar do cilindro da trava do braço não deve vazar ar e todos os tubos de ar não devem vazar ar. 2. Ajuste a pressão e a posição do rolo de impressão. 3. Ajuste o paralelismo do rolo de impressão e do cilindro de impressão. 4. Aperte as catracas em ambas as extremidades da chapa de impressão para tensionar a chapa de impre...more
