Máquina de corte e vinco de papelão ondulado de transferência a vácuo

1. Máquina de corte e vinco T-ONE com sistema de alimentação de automação SUN original, precisão de alimentação e estável são prometidos
2. Sistema de transferência totalmente a vácuo aplicado à máquina de corte e vinco, a superfície do rolo de alimentação é rolo de cerâmica, o que aumenta a resistência ao desgaste e prolonga a vida útil

  • T-ONE
  • Foshan, China
  • em formação
  • vídeo
  • baixar

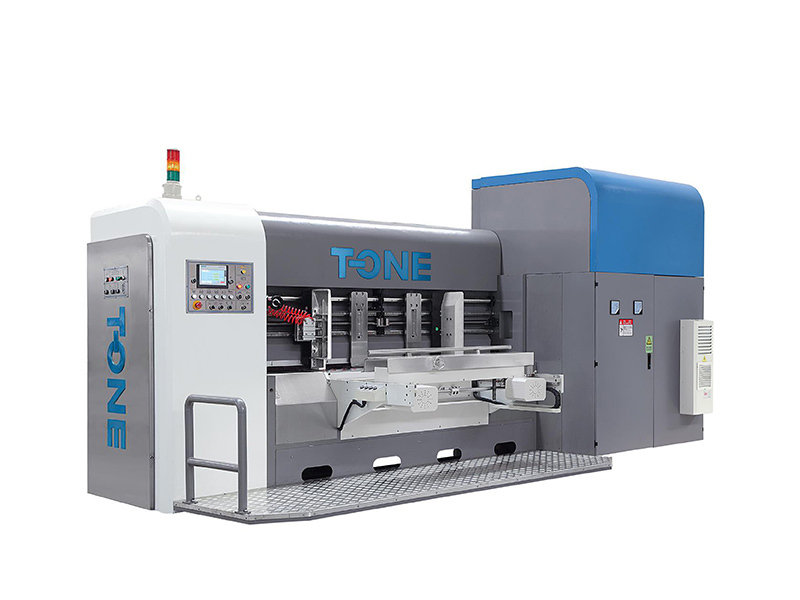

Máquina cortadora de papelão ondulado de transferência a vácuo T-GC1200X2800



die-cutter machine


Parâmetros principais:



Modelo

T-GC618

T-GC920

T-GC924

T-GC1224

T-GC1228

T-GC1428

T-GC1628

T-GC1632

T-GC1636

Máx. Velocidade(pcs/min)

350

300

300

250

230

220

180

180

160

Tamanho máximo de alimentação (mm)

600×1800

900×2000

900×2400

1200×2400

1200×2800

1400×2800

1600×2800

1600×3200

1600×3600

Tamanho mínimo de alimentação (mm)

200×435

270×600

270×600

320×600

320×600

365×600

450×600

450×600

450×600

Pular alimentação

          (milímetros)

800×1800

1200×2000

1200×2400

1500×2400

1500×2800

1700×2800

1900×2800

1900×3200

1900×3600

Máx. Área de impressão (mm)

600×1760

900×1960

900×2360

1200×2360

1200×2760

1400×2760

1600×2760

1600×3160

1600×3560

Min. Faca reversa de ranhura (mm)

180×55×180×55

240×65×240×65

240×65×240×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

Min. Entalhe faca normal (mm)

110×110×110×110

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

Profundidade de Ranhura

            (milímetros)

200

250

250

300

300

350

400

400

400


Detalhado do produto:

Unidade Alimentadora

die-cutter machine

Ø A alimentação contínua ou com salto está disponível com contador.

Ø O alimentador de borda de ataque com curso de alimentação motorizado ajusta e reduz a pressão do rolo de tração.

Ø Alimentador de borda de chumbo SUN importado original para prometer precisão e estabilidade de alimentação a longo prazo.

Ø Várias escovas de linha e sistema antiestático para manter o papelão limpo antes de entrar na unidade de impressão, qualidade de impressão prometida.

Ø O motor principal é protegido contra partida quando as unidades não estão totalmente fechadas e travadas.

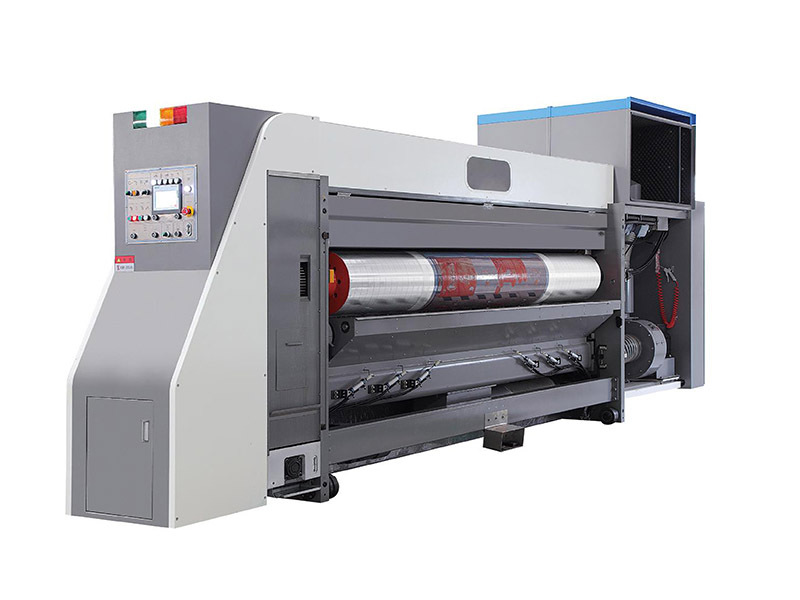

Unidade de Impressora com Transferência a Vácuodie-cutter machine

die-cutter machine

Cilindro de impressão

Ø Aço de alta qualidade retificado e cromado.

Ø Execute estável com equilíbrio dinâmico feito.

Ø UMAdisponível com sistema Matthews, nas duas extremidades com sistema de travamento para prometer chapa de impressão colocando com precisão .

Ø Ranhura completa para inserção de tira suspensa, a especificação é 10mmx3mm.

Ø Pedal para girar o cilindro de impressão para pendurar e retirar a placa de impressão.


die-cutter machine

Rolo de Pressão

Ø Vácuo para transferência de papelão (roda revestida de cerâmica com vida útil prolongada).

Ø Aço de alta qualidade e cromado.

Ø Execute estável com equilíbrio dinâmico feito.

Ø Pressionando o controle do PLC da abertura do rolo,faixa de 0-12mm



die-cutter machine

Rolo Anilox Cerâmico

Ø Cerâmica de aço de alta qualidade, gravação à terra e a laser.

Ø Ponto distribuído uniformemente para distribuição uniforme da tinta.

Ø A placa de impressão e o rolo de borracha são estendidos.

Ø Controle do PLC da abertura do rolo Anilox,variam de 0-12mm.


Rolo de Borracha

Ø Borracha resistente ao desgaste enrolada na superfície do tubo de aço.

Ø Diferença de velocidade fixa entre o rolo de borracha e o rolo anilox, para que a sucata de tinta seja muito melhor.

Ø Especialmente retificado para o centro do rolo de borracha, a transferência de tinta será muito melhor

Ø Controle PLC da folga do rolo de borracha, faixa de 0-12mm


Sistema de ajuste de registro

Ø Registro de impressão controlado por servo motor

Ø Sistema de freio de embreagem magnética: quando as unidades estão abertas para ajuste de registro e lavagem, o sistema de freio para a marcha. E a engrenagem fica na mesma posição.

Ø Lateral registro controlado por PLC  (±10mm).

Ø Após a limpeza da placa de impressão, auto voltando ao local original.


die-cutter machine

Sistema de Circulação de Tinta

Ø Pneumáticosinglêsdiafragmapump,tinta estável e fácil manutenção.

Ø O indicador acenderá se houver tinta anormal.

Ø Filtro aplicado para remover a impureza para proteger o rolo anilox.

Ø Bacia de tinta inoxidável.

Ø Sistema de lavagem automática; após o retorno da tinta terminar e a lavagem será automática

Ø SUN Single Doctor Blade System opcional




die-cutter machine



exibição fábrica

Workshop de Comissionamento
Responsabilidade
Talent Award Fund for Artificial Intelligence
Styl firmy
Fábrica Tai Yi
Działalność wystawiennicza
Exposição Internacional de Papelão Ondulado 2021 da China
Często zadawane pytania
Registro de cores sem impressão
Existem várias soluções: 1. Verifique a pressão do ar, o tubo de ar do cilindro da trava do braço não deve vazar ar e todos os tubos de ar não devem vazar ar. 2. Ajuste a pressão e a posição do rolo de impressão. 3. Ajuste o paralelismo do rolo de impressão e do cilindro de impressão. 4. Aperte as catracas em ambas as extremidades da chapa de impressão para tensionar a chapa de impre...more
