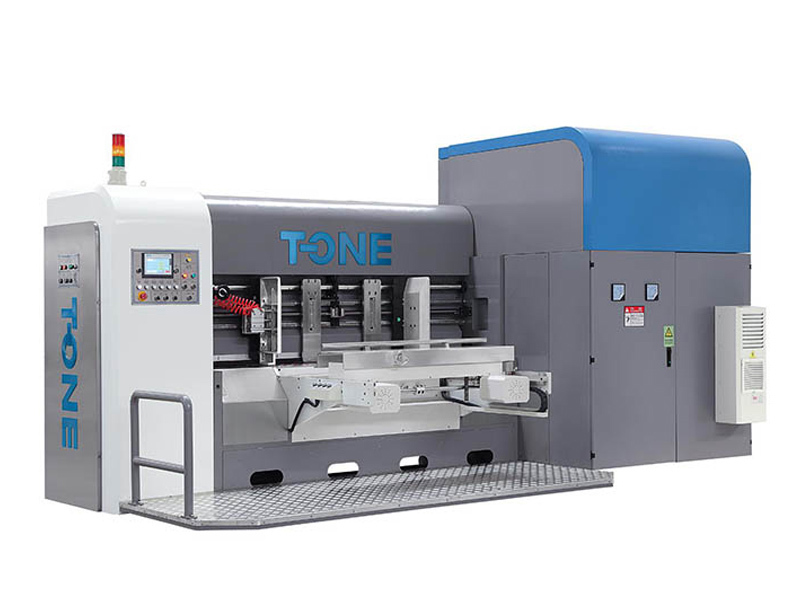

Máquina de impressão flexográfica de transferência a vácuo
1. A máquina de impressão flexográfica T-ONE adota o controle da tela de toque PLC, com contagem automática e outras funções;
2. Todos os rolos de acionamento para a máquina de impressão flexográfica T-ONE são feitos de aço de alta qualidade, após teste de equilíbrio dinâmico e estático, cromado, polido; Moagem dura＞60o dureza Rockwell
3. Sistema de alimentação de automação SUN original aplicado às máquinas de impressão flexográfica T-ONE
- T-ONE
- Foshan, China
- em formação
- vídeo
- baixar
Máquina de impressão flexográfica de transferência a vácuo T-GC1400X2800
Parâmetros principais:
Modelo | T-GC618 | T-GC920 | T-GC924 | T-GC1224 | T-GC1228 | T-GC1428 | T-GC1628 | T-GC1632 | T-GC1636 |
Máx. Velocidade（pcs/min） | 350 | 300 | 300 | 250 | 230 | 220 | 180 | 180 | 160 |
Tamanho máximo de alimentação (mm) | 600×1800 | 900×2000 | 900×2400 | 1200×2400 | 1200×2800 | 1400×2800 | 1600×2800 | 1600×3200 | 1600×3600 |
Tamanho mínimo de alimentação (mm) | 200×435 | 270×600 | 270×600 | 320×600 | 320×600 | 365×600 | 450×600 | 450×600 | 450×600 |
Pular alimentação (milímetros) | 800×1800 | 1200×2000 | 1200×2400 | 1500×2400 | 1500×2800 | 1700×2800 | 1900×2800 | 1900×3200 | 1900×3600 |
Máx. Área de impressão (mm) | 600×1760 | 900×1960 | 900×2360 | 1200×2360 | 1200×2760 | 1400×2760 | 1600×2760 | 1600×3160 | 1600×3560 |
Min. Faca reversa de ranhura (mm) | 180×55×180×55 | 240×65×240×65 | 240×65×240×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 |
Min. Entalhe faca normal (mm) | 110×110×110×110 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 |
Profundidade de Ranhura (milímetros) | 200 | 250 | 250 | 300 | 300 | 350 | 400 | 400 | 400 |

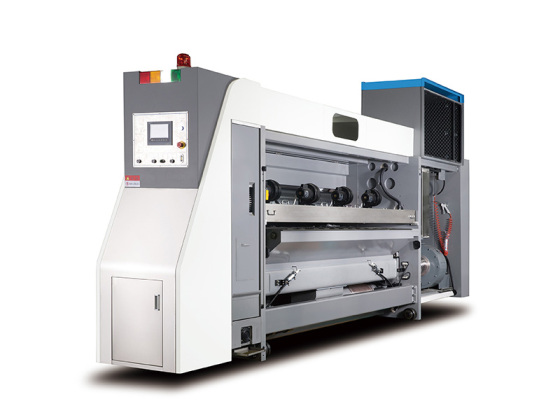

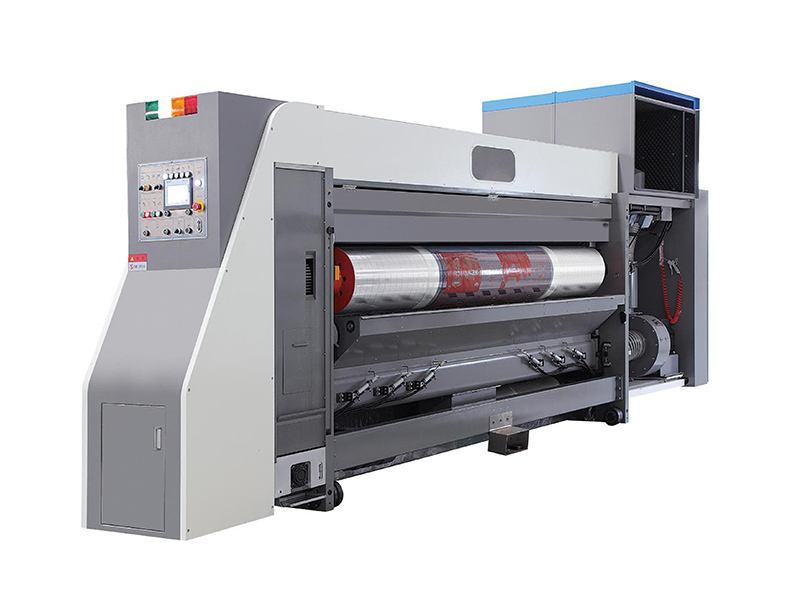

Unidade de Impressora com Transferência a Vácuo
Ø Vácuo para transferência de papelão, roda de transferência revestida de cerâmica para aumentar o atrito e a vida útil.
Ø O ajuste do registro de impressão é acionado por servo motor.
Ø O sistema de tinta Doctor-blade importado está disponível. (Opcional)
Ø O sistema IR para secagem está disponível. (Opcional)

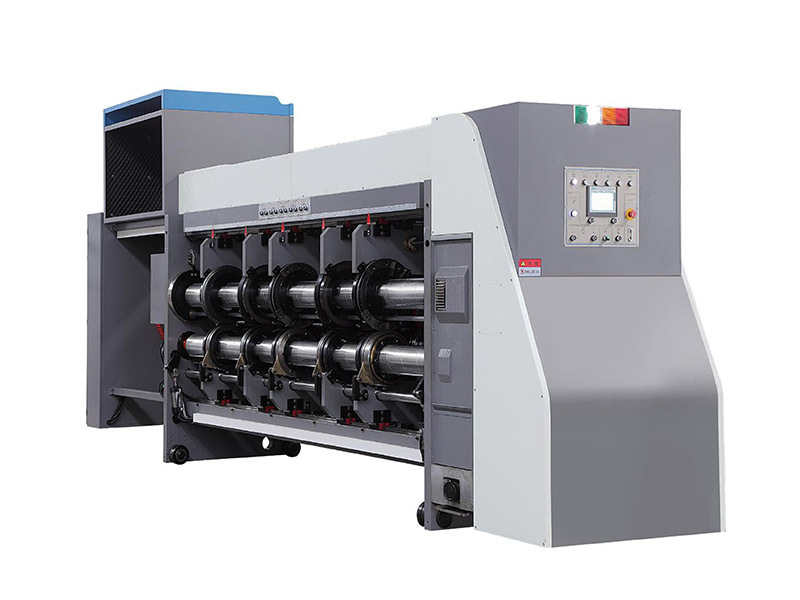

Unidade de slot
UMA. Faca de fenda frontal e traseira é montado em dois eixos, Engrenagem Interna Aplicada para Ajustar a Caixa Altura. Impede o lubrificante no papelão.
Ø Eixo de vinco em aço maciço cromado e retificado.
Ø Pré-vincadorpara fazer com que o cartão não seja facilmente danificado ao vincar.
Ø Vinco superiorroda coberto por bigorna, cartãovainãoserdanificado.
Ø Controle PLC de pré-vincamento e abertura de vinco,variam de 0-12mm.
B. Combinação de parafuso de chumbo com guia de revestimento para movimento lateral da base de ranhura, mais flexível e preciso.
Ø Aço sólido cromado e retificado para eixo de entalhe.
Ø A largura padrão da faca de entalhe é de 7 mm.
Ø A faca de entalhe central é móvel.
Ø Ajuste motorizado da folga da base da ranhura.
Ø Rolamento de came aplicado para o trabalho do rolo de impressão, desgaste reduzido e funcionamento mais estável.
C. Movimento Acoplado da Base Superior e Inferior, Enquanto Move o Macho e a Fêmea vai estar na Mesma Linha, Faca de Fenda Prolongada.
D. O movimento lateral do pré-vincador, do vinco e da base de ranhuras são controlados por PLC e motorizado.
E. Dispositivo de proteção aplicado para evitar que a faca de encaixe bata quando a caixa box Altura Ajustada.
F. Combinação de parafuso de chumbo com guia de revestimento para movimento lateral da base de ranhura, mais flexível e preciso.
G. A faca de corte de aba pode cortar placas de 3-5 camadas sem ajuste.
H. Ajuste de Registro de Ranhura.
Ø Estrutura de engrenagem planetária.
Ø O registro de ranhura e a altura da caixa de papelão são controlados pelo PLC e motorizado.
Unidade de corte rotativo (Servo Drive Opcional)
