Máquina de slot de impressora de alta velocidade
1.T-ONE máquina de slotter de impressora com certificado CE, projetado com conceito avançado, feito de acordo com os padrões europeus com
Tai Yi muitos anos de experiência na produção de máquinas.
2.The hardened micro-grinded driving gears of T-ONE printer slotter machine are imported with HC>60°.
3.Sistema de travamento automático é aplicado para todos os ajustes de folga do rolo.A mesa de controle de computador independente é capaz de armazenar pedidos diferentes,
trocas de pedidos rápidas e fáceis de operar.
4.T-ONE máquina caça-níqueis de impressora com ajuste zero automático e função de reset.
- T-ONE
- Foshan, China
- em formação
- vídeo
- baixar

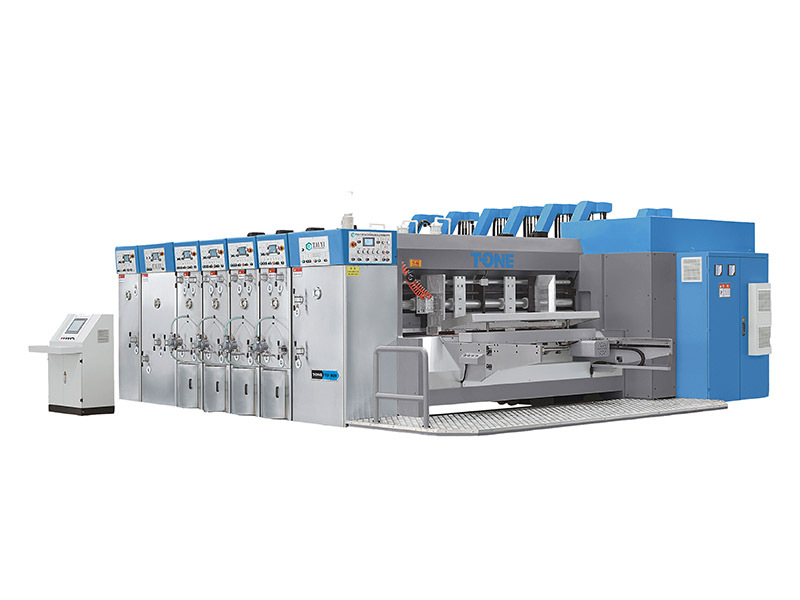

Máquina caça-níqueis de impressora de alta velocidade TD900X2000
(transferência rolo a rolo)
Parâmetros principais
Modelo | TD920 | TD1224 | TD1228 | TD1426 | TD1628 | TD1632 | TD2236 | TD2242 | TD2636 |
Máx. Velocidade（pcs/min） | 300 | 250 | 230 | 200 | 180 | 180 | 140 | 130 | 100 |
Tamanho máximo de alimentação (mm) | 900×2000 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 | 1600×3200 | 2200×3600 | 2200×4200 | 2600×3600 |
Tamanho mínimo de alimentação (mm) | 260×600 | 320×600 | 320×600 | 420×600 | 450×600 | 450×600 | 500×700 | 500×700 | 500×700 |
Pular alimentação (milímetros) | 1200×2000 | 1500×2400 | 1500×2800 | 1700×2600 | 1900×2800 | 1900×3200 | 2500×3600 | 2500×4200 | 2800×3600 |
Máx. Área de impressão (mm) | 900×1960 | 1200×2360 | 1200×2760 | 1400×2560 | 1600×2760 | 1600×3160 | 2200×3560 | 2200×4160 | 2500×3560 |
Min. Faca reversa de ranhura (mm) | 240×65×240×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 360×95×360×95 | 360×95×360×95 | 360×95×360×95 |
Min. Entalhe faca normal (mm) | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 150×150×150×150 | 150×150×150×150 | 150×150×150×150 |
Profundidade de Ranhura (milímetros) | 250 | 300 | 300 | 350 | 400 | 400 | 700 | 700 | 700 |
Detalhado do Produto
Unidade Alimentadora
A alimentação contínua ou com salto está disponível com contador.
Alimentador de ponta com forte vácuo para alimentação precisa e estável.
Sistema de despoeiramento com escovas e aspirador de folhas segmentado.
O sistema de travamento automático é aplicado para ajustar a folga do rolo de alimentação.

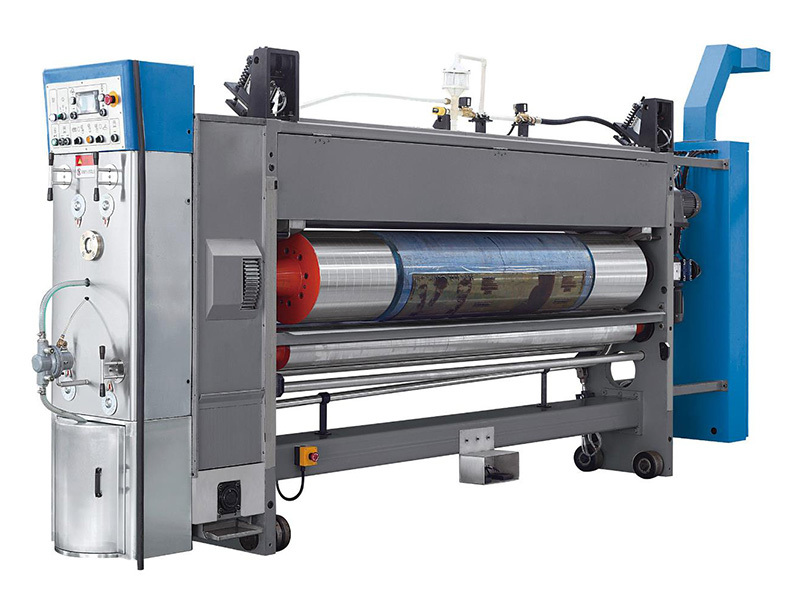

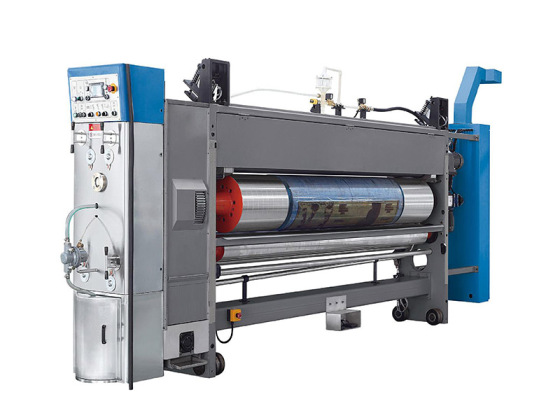

Unidade de impressora
Sistema de configuração de chapa de impressão de bloqueio rápido em ambos os lados R/L para obter precisão alinhamento.
Transferência de papelão rolo a rolo.
Função de limpeza automática para prometer a reciclagem completa da tinta.
O sistema de travamento automático é adotado para ajustar a folga entre os rolos de alimentação,
rolos de prensagem, rolo de borracha e rolo anilox.
O sistema de tinta Doctor-blade está disponível. (opcional)

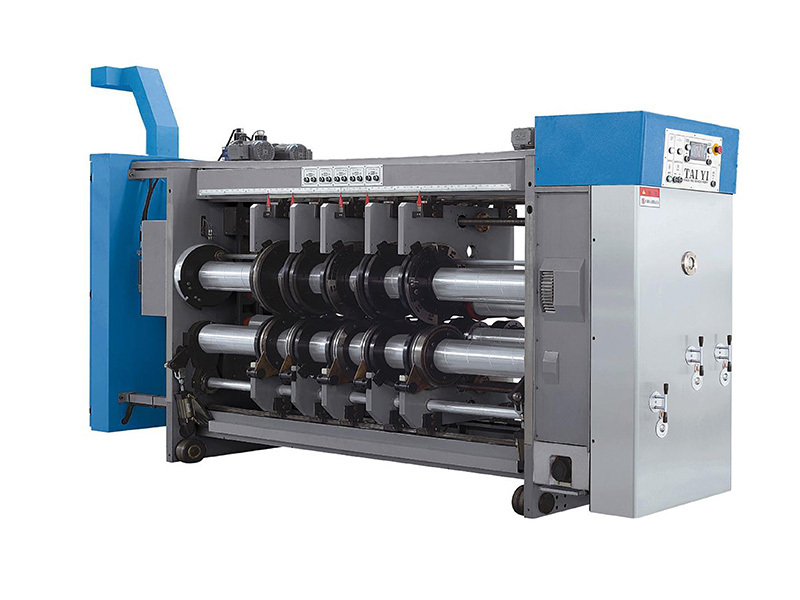

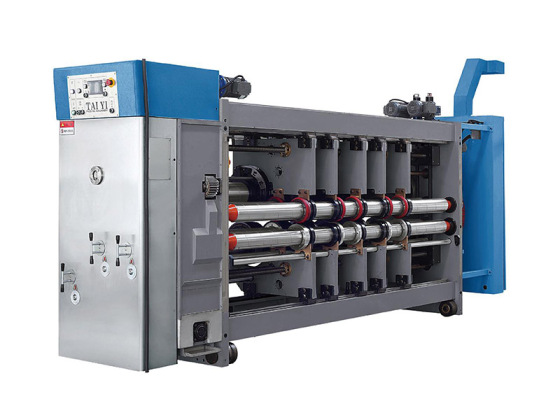

Unidade de slot
Eixo único com facas duplas. Estrutura de engrenagem interna aplicada para ajustar a altura da caixa de papelão e evita que o óleo lubrificante derrame ou
vazando no papelão.
Parafuso de avanço e trilho guia combinados para movimentação da base de ranhura, o que torna o movimento muito mais flexível e preciso.
O movimento transversal do rolo de pré-vincagem, rolo de vincagem e base de ranhura são motorizados e controlados por PLC.
Estrutura de autotravamento para o espaço entre a faca de entalhe macho e fêmea aplicada.
Um dispositivo de proteção aplicado para evitar que a faca de entalhe bata quando a altura da caixa de papelão for ajustada.
A faca de corte de aba pode cortar papelão de 3 e 5 camadas sem ajuste, fácil de operar.

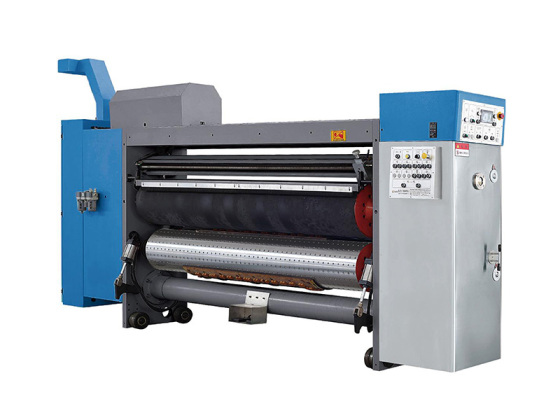

Unidade de corte e vinco
Estrutura de movimento de direção transversal de 50 mm para cilindro de bigorna.
Ajuste motorizado da folga entre o cilindro da bigorna e o cilindro da matriz.
Sistema de autobloqueio para ajuste de folga.
Motor independente usado para compensação de velocidade do cilindro bigorna, a faixa de compensação é de 5,0 mm.
O sistema de corte da tampa da bigorna é aplicado para manter a superfície da tampa da bigorna plana e lisa.

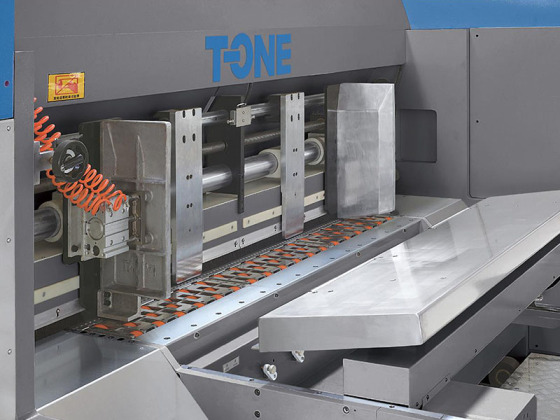

Vibrador e empilhador automático
A seção de limpeza adota motor independente. Existem três pontos de vibração no eixo vibratório para fixar a frequência de vibração
nesta máquina de slot de impressora de alta velocidade.
Correias vibratórias, controladas por motor de velocidade independente, adotando correias importadas enrugadas que protegem o papelão contra danos.
O back-end da seção de limpeza adota dispositivos de soprador de ar e escova, que também ajudam a sacudir o papel usado e a limpar completamente.
O braço de conexão pode ser operado manualmente ou automático.
Braço de captura de folha com ar comprimido: quando o cartão empilhado até a altura definida, o braço de captura se estende automaticamente para segurar o cartão.
A tensão da correia de transferência no braço de conexão pode ser ajustada individualmente, sem restrição de comprimento igual.
