1. Máquina de corte e vinco de alta velocidade T-ONE aplicada com caixa de engrenagens SUN original americana: alimentação de papel precisa, erro dentro de +/- 1mm,
desempenho estável e alta velocidade de execução.
2. Plataforma de alimentação de papel de ponta americana SUN original para a máquina de corte e vinco: a plataforma é usinada em CNC a partir do
todo o material de alumínio fundido sem deformação. Operação estável, alimentação de papel precisa, alta velocidade de execução e durabilidade.

  • T-ONE
  • Foshan, China
  • em formação
  • vídeo
  • baixar

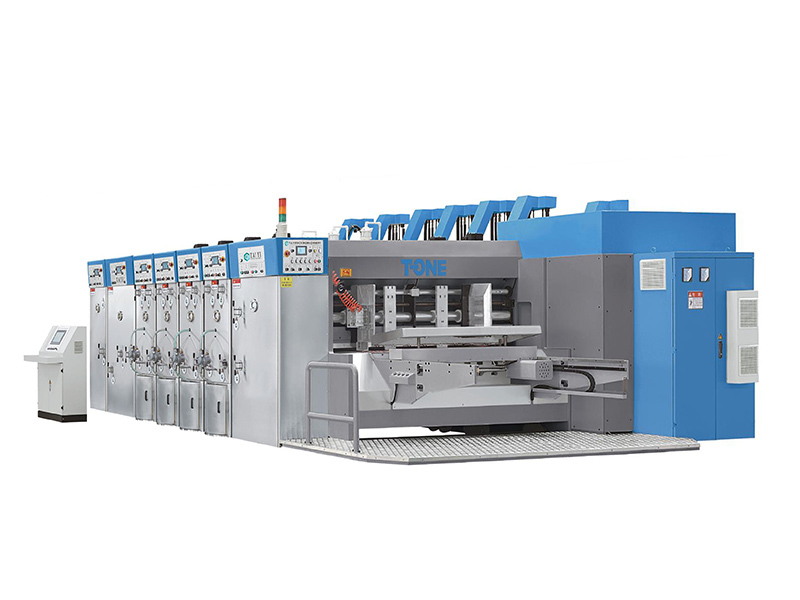

TD1600X2800 Máquina de corte e vinco flexográfica de alta velocidade

(transferência rolo a rolo)


die-cutting machine


Parâmetros principais



Modelo

TD920

TD1224

TD1228

TD1426

TD1628

TD1632

TD2236

TD2242

TD2636

Máx. Velocidade(pcs/min)

300

250

230

200

180

180

140

130

100

Tamanho máximo de alimentação (mm)

900×2000

1200×2400

1200×2800

1400×2600

1600×2800

1600×3200

2200×3600

2200×4200

2600×3600

Tamanho mínimo de alimentação (mm)

260×600

320×600

320×600

420×600

450×600

450×600

500×700

500×700

500×700

Pular alimentação

           (milímetros)

1200×2000

1500×2400

1500×2800

1700×2600

1900×2800

1900×3200

2500×3600

2500×4200

2800×3600

Máx. Área de impressão (mm)

900×1960

1200×2360

1200×2760

1400×2560

1600×2760

1600×3160

2200×3560

2200×4160

2500×3560

Min. Faca reversa de ranhura (mm)

240×65×240×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

360×95×360×95

360×95×360×95

360×95×360×95

Min. Entalhe faca normal (mm)

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

150×150×150×150

150×150×150×150

150×150×150×150

Profundidade de Ranhura

             (milímetros)

250

300

300

350

400

400

700

700

700

Principais características:


● A máquina de alta velocidade da série TD adota o conceito de design avançado internacional, passou pela certificação CE europeia, é projetada e fabricada de acordo com

   os padrões de fabricação europeus e americanos, e é projetado e fabricado pela própria experiência de produção de muitos anos de Tai Yi.

● A engrenagem de transmissão é importada, a engrenagem é temperada e retificada e a dureza Rockwell é de 60 graus.

● A estrutura de travamento automático é adotada para o ajuste da folga do rolo de transferência, rolo de impressão, rolo de borracha e rolo anilox.

● Controle de computador independente, pode armazenar pedidos usados ​​com frequência, alterar pedidos rapidamente, fácil de operar.

● Zero automático, reinicialização automática.


Detalhado do Produto

Unidade Alimentadora


die-cutting machine

● Sistema de alimentação de ponta da Sun Automation

● Sistema de remoção de poeira

Unidades abertas e fechadas, sistema de zeragem

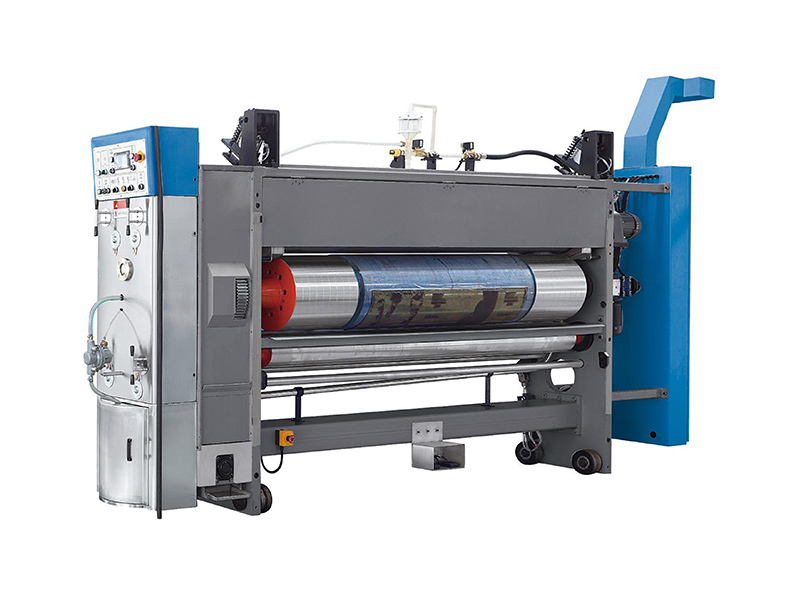

Unidade de impressora


die-cutting machine

 Sistema de configuração de chapa de impressão de bloqueio rápido em ambos os lados R/L

 Modo de transferência: rolo a rolo

 Função de limpeza automática de tinta

 Sistema de autotravamento para ajuste de folga entre rolos de alimentação, rolos de prensagem, rolo de borracha e rolo anilox.



Unidade de slot


die-cutting machine

 Seis eixos, um eixo com faca de ranhura frontal e traseira, engrenagem interna aplicada para ajustar a altura da caixa. Impede o lubrificante no papelão.

 Combinação de parafuso de chumbo com guia de revestimento para movimento lateral da base de ranhura, mais flexível e preciso.

 Movimento Acoplado da Base Superior e Inferior, Enquanto Mover o Macho e a Fêmea estarão na Mesma Linha, Faca de Fenda Prolongada.

 O movimento lateral do pré-vincador, do vinco e da base de entalhe são controlados por PLC e motorizados.

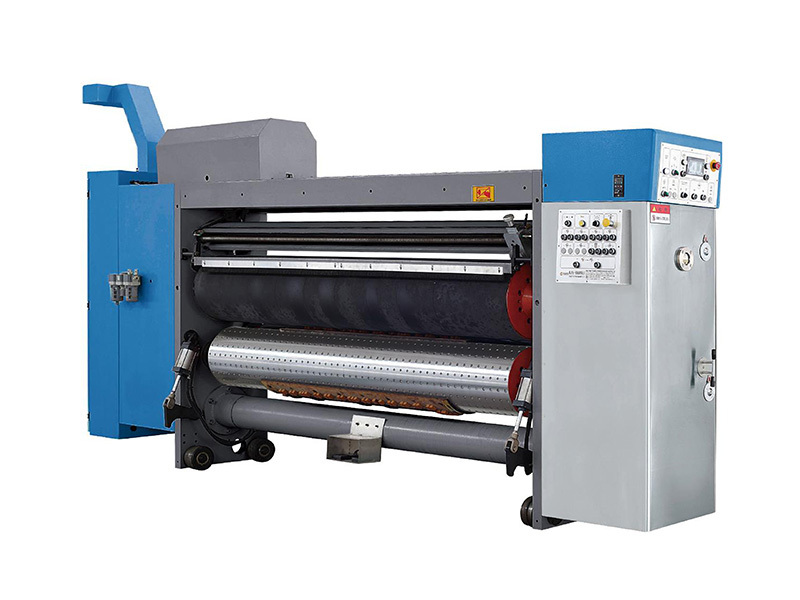

Unidade de corte e vinco


die-cutting machine

 Estrutura de movimento de direção transversal de 50 mm para cilindro de bigorna.

 Ajuste motorizado da folga entre o cilindro da bigorna e o cilindro da matriz.

 Sistema de autobloqueio para ajuste de folga.

 Motor independente usado para compensação de velocidade do cilindro bigorna, a faixa de compensação é de 5,0 mm.

 O sistema de corte da tampa da bigorna é aplicado para manter a superfície da tampa da bigorna plana e lisa.

exibição fábrica

Workshop de Comissionamento
Responsabilidade
Talent Award Fund for Artificial Intelligence
Styl firmy
Fábrica Tai Yi
Działalność wystawiennicza
Exposição Internacional de Papelão Ondulado 2021 da China
Często zadawane pytania
Registro de cores sem impressão
Existem várias soluções: 1. Verifique a pressão do ar, o tubo de ar do cilindro da trava do braço não deve vazar ar e todos os tubos de ar não devem vazar ar. 2. Ajuste a pressão e a posição do rolo de impressão. 3. Ajuste o paralelismo do rolo de impressão e do cilindro de impressão. 4. Aperte as catracas em ambas as extremidades da chapa de impressão para tensionar a chapa de impre...more
