Máquina de corte e vinco para impressora de alta velocidade

1. A máquina de corte e vinco para impressora de alta velocidade T-ONE pode armazenar pedidos comuns de até 99999, alterar pedidos rapidamente e muito fácil de
operar.
2. A máquina de entalhe de impressão com função de auto-zero e auto-reset.
3. O dispositivo de manutenção remota é opcional para a máquina de corte e vinco da impressora

  • em formação
  • vídeo
  • baixar

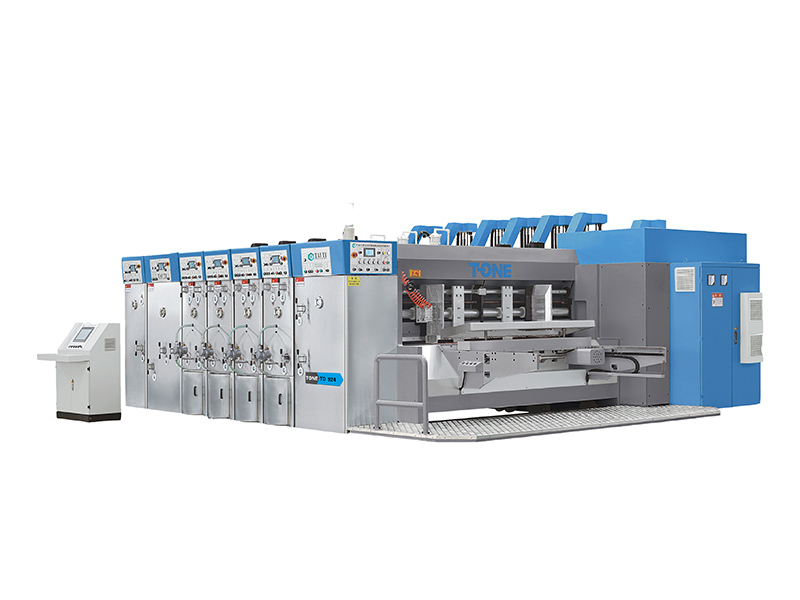

Máquina de corte e vinco para impressora de alta velocidade TD1400X2600

(transferência rolo a rolo)


slotting machine


Parâmetros principais



Modelo

TD920

TD1224

TD1228

TD1426

TD1628

TD1632

TD2236

TD2242

TD2636

Máx. Velocidade(pcs/min)

300

250

230

200

180

180

140

130

100

Tamanho máximo de alimentação (mm)

900×2000

1200×2400

1200×2800

1400×2600

1600×2800

1600×3200

2200×3600

2200×4200

2600×3600

Tamanho mínimo de alimentação (mm)

260×600

320×600

320×600

420×600

450×600

450×600

500×700

500×700

500×700

Pular alimentação

(milímetros)

1200×2000

1500×2400

1500×2800

1700×2600

1900×2800

1900×3200

2500×3600

2500×4200

2800×3600

Máx. Área de impressão (mm)

900×1960

1200×2360

1200×2760

1400×2560

1600×2760

1600×3160

2200×3560

2200×4160

2500×3560

Min. Faca reversa de ranhura (mm)

240×65×240×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

260×65×260×65

360×95×360×95

360×95×360×95

360×95×360×95

Min. Entalhe faca normal (mm)

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

130×130×130×130

150×150×150×150

150×150×150×150

150×150×150×150

Profundidade de Ranhura

(milímetros)

250

300

300

350

400

400

700

700

700

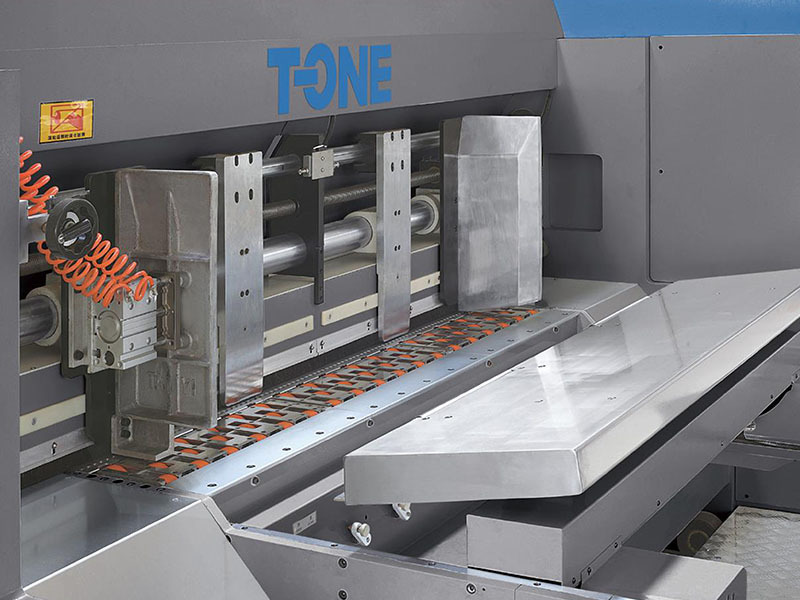

Rotativo Unidade de corte e vinco


Printer Slotter Diecutting Machine

Características da unidade de cortador rotativo:

UMA. Cilindro de Matriz (Mais baixo)

Aço de alta qualidade retificado e cromado

Dinâmico equilibrado para um funcionamento estável.

A distância do furo de fixação é lateral de 50mm.

A altura do vinco é de 22,60 mm.

A espessura do molde de madeira é de 13 mm.

B. Cilindro de bigorna (Superior)

Aço de alta qualidade retificado e cromado

Dinâmico equilibrado para um funcionamento estável.

A espessura da tampa da bigorna é de 10 mm, a largura é de 252 mm.

Soscilação lateral da bigornacilindro(50mm).

 MotorizadoGap = Vão ajuste entre rolo de bigorna e matrizcilindro.

C. Sistema de travamento automático adotado para puxar a folga do rolo.

D. Rolamento de came aplicado para o trabalho do Pull Roll, desgaste reduzido e funcionamento mais estável.

E. Sistema de ajuste de registro de corte

Sistema de engrenagens planetárias

Registro de corte controlado por PLC e motorizado, 360°ajustar.

   Registo lateral controlado por PLC e motorizado, variar±10 mm.

F. Sistema de compensação de velocidade bigorna com motor dependente, faixa±3 milímetros.

G. Com sistema de moagem bigorna para manter a suavidade.


exibição fábrica

Workshop de Comissionamento
Responsabilidade
Talent Award Fund for Artificial Intelligence
Styl firmy
Fábrica Tai Yi
Działalność wystawiennicza
Exposição Internacional de Papelão Ondulado 2021 da China
Często zadawane pytania
Registro de cores sem impressão
Existem várias soluções: 1. Verifique a pressão do ar, o tubo de ar do cilindro da trava do braço não deve vazar ar e todos os tubos de ar não devem vazar ar. 2. Ajuste a pressão e a posição do rolo de impressão. 3. Ajuste o paralelismo do rolo de impressão e do cilindro de impressão. 4. Aperte as catracas em ambas as extremidades da chapa de impressão para tensionar a chapa de impre...more
