Máquina de impressão flexográfica de alta velocidade TD1200X2800
(transferência rolo a rolo)
Parâmetros principais
Modelo | TD920 | TD1224 | TD1228 | TD1426 | TD1628 | TD1632 | TD2236 | TD2242 | TD2636 |
Máx. Velocidade（pcs/min） | 300 | 250 | 230 | 200 | 180 | 180 | 140 | 130 | 100 |
Tamanho máximo de alimentação (mm) | 900×2000 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 | 1600×3200 | 2200×3600 | 2200×4200 | 2600×3600 |
Tamanho mínimo de alimentação (mm) | 260×600 | 320×600 | 320×600 | 420×600 | 450×600 | 450×600 | 500×700 | 500×700 | 500×700 |
Pular alimentação (milímetros) | 1200×2000 | 1500×2400 | 1500×2800 | 1700×2600 | 1900×2800 | 1900×3200 | 2500×3600 | 2500×4200 | 2800×3600 |
Máx. Área de impressão (mm) | 900×1960 | 1200×2360 | 1200×2760 | 1400×2560 | 1600×2760 | 1600×3160 | 2200×3560 | 2200×4160 | 2500×3560 |
Min. Faca reversa de ranhura (mm) | 240×65×240×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 260×65×260×65 | 360×95×360×95 | 360×95×360×95 | 360×95×360×95 |
Min. Entalhe faca normal (mm) | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 130×130×130×130 | 150×150×150×150 | 150×150×150×150 | 150×150×150×150 |
Profundidade de Ranhura (milímetros) | 250 | 300 | 300 | 350 | 400 | 400 | 700 | 700 | 700 |

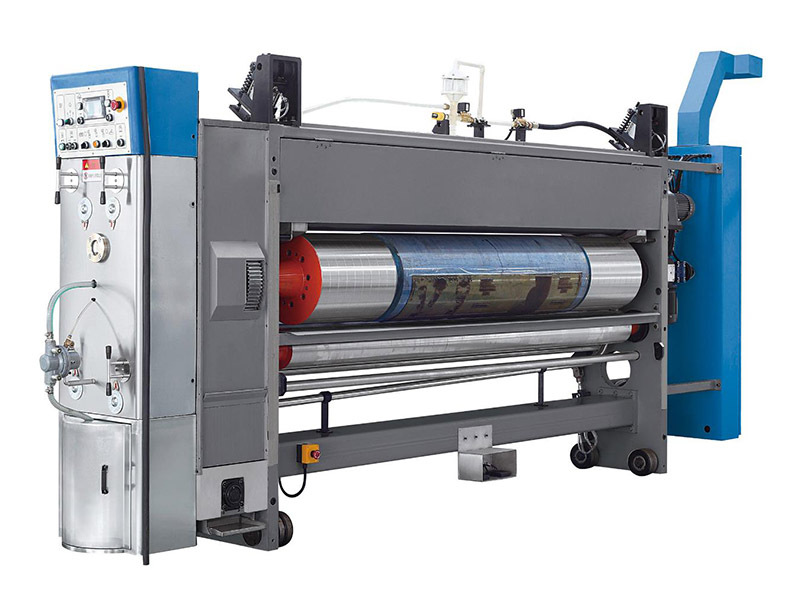

Características da unidade de impressora:
UMA. Cilindro de impressão
●Aço de alta qualidade e cromado.
●Execute estável com equilíbrio dinâmico feito.
●UMAdisponível com sistema Matthews, nas duas extremidades com sistema de travamento para prometer chapa de impressão colocando com precisão .
● Ranhura completa para inserção de tira suspensa, a especificação é 10mmx3mm.
● Pedal para girar o cilindro de impressão para pendurar e retirar a placa de impressão.
B. Rolo de Pressão
●Aço de alta qualidade e cromado.
●Execute estável com equilíbrio dinâmico feito.
●O sistema de travamento automático éaplicado no ajuste do calibre dea aproximardo lista,faixa de 0-12mm
C. Rolo de Borracha
●Borracha resistente ao desgaste enrolada na superfície do tubo de aço.
●Corrigida a diferença de velocidade entre o rolo de borracha e o rolo anilox, para que o descarte de tinta seja muito melhor.
●Especialmente retificado para o centro do rolo de borracha, a transferência de tinta será muito melhor
●O sistema de travamento automático éaplicado no ajuste do calibre dea borracha lista,variam de 0-12mm.
D. Sistema de ajuste de registro
●Sistema de engrenagem planetária aplicado.
●Pregistro de impressão controlado por PLC e motorizado.
● Lateral registro controlado por PLC e motorizado (±10milímetros).
●Registro do cilindro de impressão ajustado pelo conversor, ajuste rápido, zeramento e maior precisão.
●Depois de limpar a placa de impressão e fechar as unidades, ela voltará à posição original automaticamente.
E. Conjunto rápido para coleiras de puxar.
●Rolo superior: Rolo de aço cromado sólido anexado com três colares de tração.
●Rolo inferior: Cromado na superfície.
●Movimento rápido para colares de tração.
●O sistema de travamento automático éaplicado noGap = Vão ajuste dea atração lista,variam de 0-12mm.
F. Sistema de Circulação de Tinta.
●PneumáticoBomba de diafragma único,tinta estável e fácil manutenção.
●A tinta não será bombeada quando o rolo de borracha e o rolo anilox não estiverem completamente tocados.
●O indicador acenderá se houver tinta anormal.
●Filtro aplicado para remover a impureza.
●Bacia de tinta inoxidável.
● 0,4-0,5 kg de tinta cvelho ser salvo para cada troca de tinta ou lavagem para cada unidade.
●Sistema de lavagem automática; após o retorno da tinta terminar e a lavagem será ligada automaticamente.
G. Estrutura fixa de registro de impressão.
●Sistema de freio de embreagem magnética: quando as unidades estão abertas para ajuste de registro e lavagem, o sistema de freio interrompe a marcha. E a engrenagem fica na mesma posição.
●Rolamento de came aplicado para o trabalho do rolo de impressão, desgaste reduzido e funcionamento mais estável.
exibição fábrica
Existem várias soluções: 1. Verifique a pressão do ar, o tubo de ar do cilindro da trava do braço não deve vazar ar e todos os tubos de ar não devem vazar ar. 2. Ajuste a pressão e a posição do rolo de impressão. 3. Ajuste o paralelismo do rolo de impressão e do cilindro de impressão. 4. Aperte as catracas em ambas as extremidades da chapa de impressão para tensionar a chapa de impre...more
