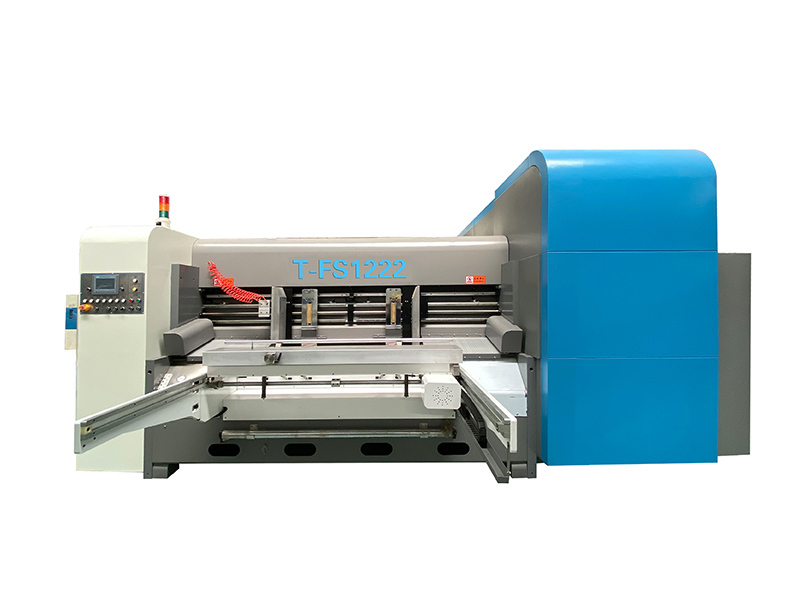

Máquina de corte e vinco rotativo de papelão ondulado fixo

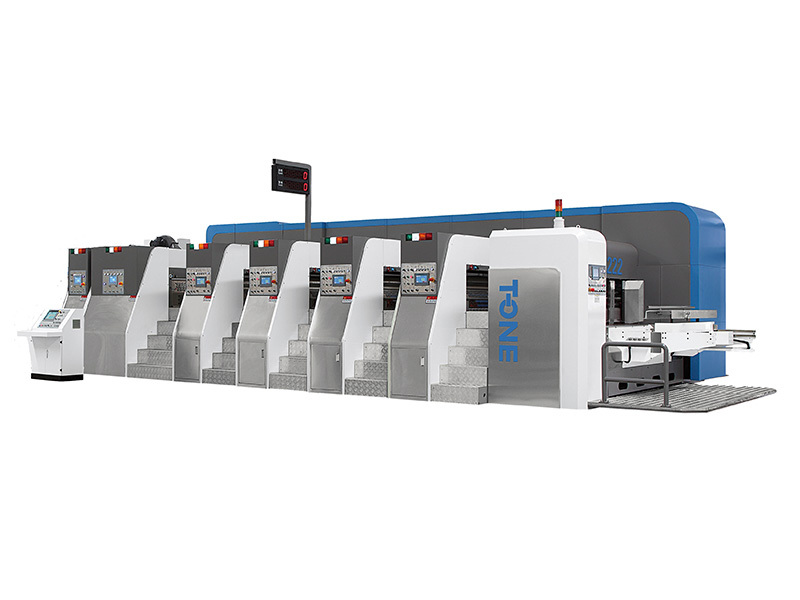

T-FS1200X2200 Máquina Corrugada Rotativa Fixa T-FS1200X2200

(Estrutura fixa, impressão superior, transferência a vácuo)

Parâmetros principais:

Características gerais

• Unidades fixas com transferência a vácuo.

• Registro de impressão é controle servo para realizar alta impressão, secador IR ou UV pode ser instalado.

• Linha completa com controle PLC, sem parada para troca de placa de impressão é opcional.

• Ele pode armazenar e carregar dados de pedidos, troca rápida de pedidos e operação amigável.

Recursos da unidade

• Unidade de impressora: troca rápida de placa de impressão (sem parar para troca de placa de impressão é opcional), sistema de tinta de lâmina de médico importado
• Unidade de envernizamento: está disponível envernizamento UV ou à base de água
• Unidade de ranhura de dobra dupla: eixo único com facas de ranhura dupla
• Unidade de corte e vinco: acionamento por servo motor, sem vibração na unidade de impressão, portanto, o registro de impressão é prometido.
• Unidade de Secador: Lâmpada IR ou sistema de secador UV é opcional.

Detalhado do Produto

     Unidade Alimentadora

• mais recente mesa de alimentação de ponta original da Sun Automation, estável e rápida.

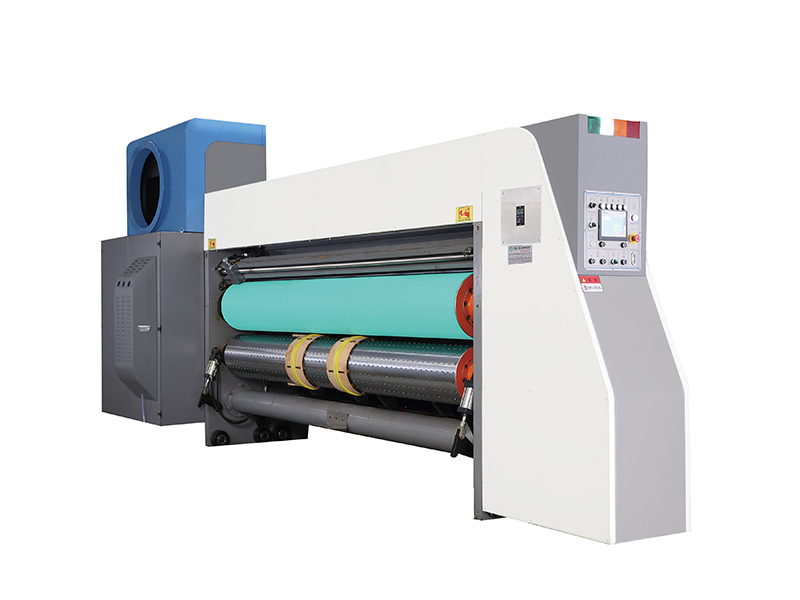

Unidade de Impressora com Transferência a Vácuo

• O cilindro de impressão é feito de materiais finos com tratamento endurecido e cromagem, feito a correção do equilíbrio dinâmico pode funcionar de forma suave e estável.


• Servo motor de acionamento para registro de rolo de impressão, adapta o codificador de alta precisão Endat, garante com eficiência a precisão de controle do sistema giratório do servo; Sistema de controle de registro de impressão conectado diretamente ao servo, alcançar uma resposta rápida e alta precisão.

• O registro transversal é controlado digitalmente pelo motor e PLC.

• A placa de impressão é trocada rapidamente e o erro de inclinação rápida calibrado ocorreu na placa de montagem dentro do escopo da modificação.

• Adsorção de vácuo total com transferência de alta precisão (todas as rodas de transferência são feitas de liga de alumínio com esterilização de cerâmica na superfície), pode alcançar alta precisão de impressão.

• Os rolamentos de absorção de vácuo inteiros são com tratamento endurecido e cromagem, a folga ajustada pelo motor e PLC.

• O diâmetro do rolo anilox cerâmico é aumentado, o rolo de aço é coberto com cerâmica de tratamento de solo, a gravação a laser do Anilox é mais resistente à abrasão do que o rolo anilox de aço e tem um longo tempo de serviço.

• O calibre do rolo Anilox é ajustado por motor e PLC.

• Todas as unidades de impressão são fixas juntastCom ela, a distância entre cada unidade é ampliada para propiciar a secagem da tinta e garantir a precisão da impressão. Cada unidade de impressora está equipada com sistema de secagem por ar quente.

• Um dispositivo fixo de registro de impressão e freio é controlado pelo servo motor. Ao fechar ou limpar a unidade, as posições são restauradas com precisão para que a unidade esteja pronta para produção sem ajustes.

• Sistema de tinta de lâmina Single-Doctor da Seal Groove Chamber (Importado da Sun)

  1. O corpo principal da cavidade de tinta é de materiais não metálicos usados, mas poliuretano especial, nunca enferrujado e fácil de limpar.

  2. Não há necessidade de vedação terminal como a lâmina dupla tradicional para evitar problemas de vazamento em ambos os lados e também economizar o tempo de operação da máquina.

  3. Não há necessidade das tradicionais facas de vedação de lâmina dupla, o que pode diminuir o custo.

  4. Todo o corpo da cavidade é distribuído uniformemente com a regulação do saco de ar/pressão. A pressão de raspagem da tinta é alocada à esquerda, à direita e ao meio.

  5. O dispositivo alarmante automático curto da tinta é adotado para evitar danos das lâminas e do anilox cerâmico.

  6. O sistema de limpeza automática é adotado na lâmina do médico e no rolo anilox cerâmico.

• A função de limpeza pode ser alternada automaticamente para garantir a reciclagem completa da tinta; A função de economia de tinta pode economizar mais tinta em cada unidade a cada vez durante a limpeza ou mudança de cor.

• A reinicialização automática é controlada pelo Servo após a limpeza da placa de impressão.

       Unidade de verniz (funcione também como unidade de impressão)

• Verniz à base de água ou verniz UV pode ser usado.

• A largura da unidade ampliada é útil para a secagem do verniz.

• Para operação segura, sensor de papelão bloqueado aplicado.

   Unidade de Secador (Secador infravermelho ou sistema de secador UV como opcional)

• A lâmpada IR é um controle segmentado. Assim, a lâmpada pode ser ajustada de acordo com a largura do papelão para economizar energia.

• O secador UV faz com que a superfície do papelão revestido com UV seque muito rapidamente. Assim, a mancha de tinta não acontecerá e também a velocidade da máquina melhorou com produto de alta qualidade.

          Unidade de ranhura ( dobrador duplo )

Unidade de corte e vinco (Independente Servo Motor Drive)

• Acionamento do servo motor para a unidade, sem qualquer vibração na unidade da impressora. Assim, o registro de impressão prometia.

• Compensação de velocidade do cilindro bigorna alcançada adotando motor independente, o escopo de compensação é de 5mm.

• Registro de corte e vinco controlado por PLC com acionamento por servo motor.

• O sistema de micromoagem está disponível. (Opcional)
